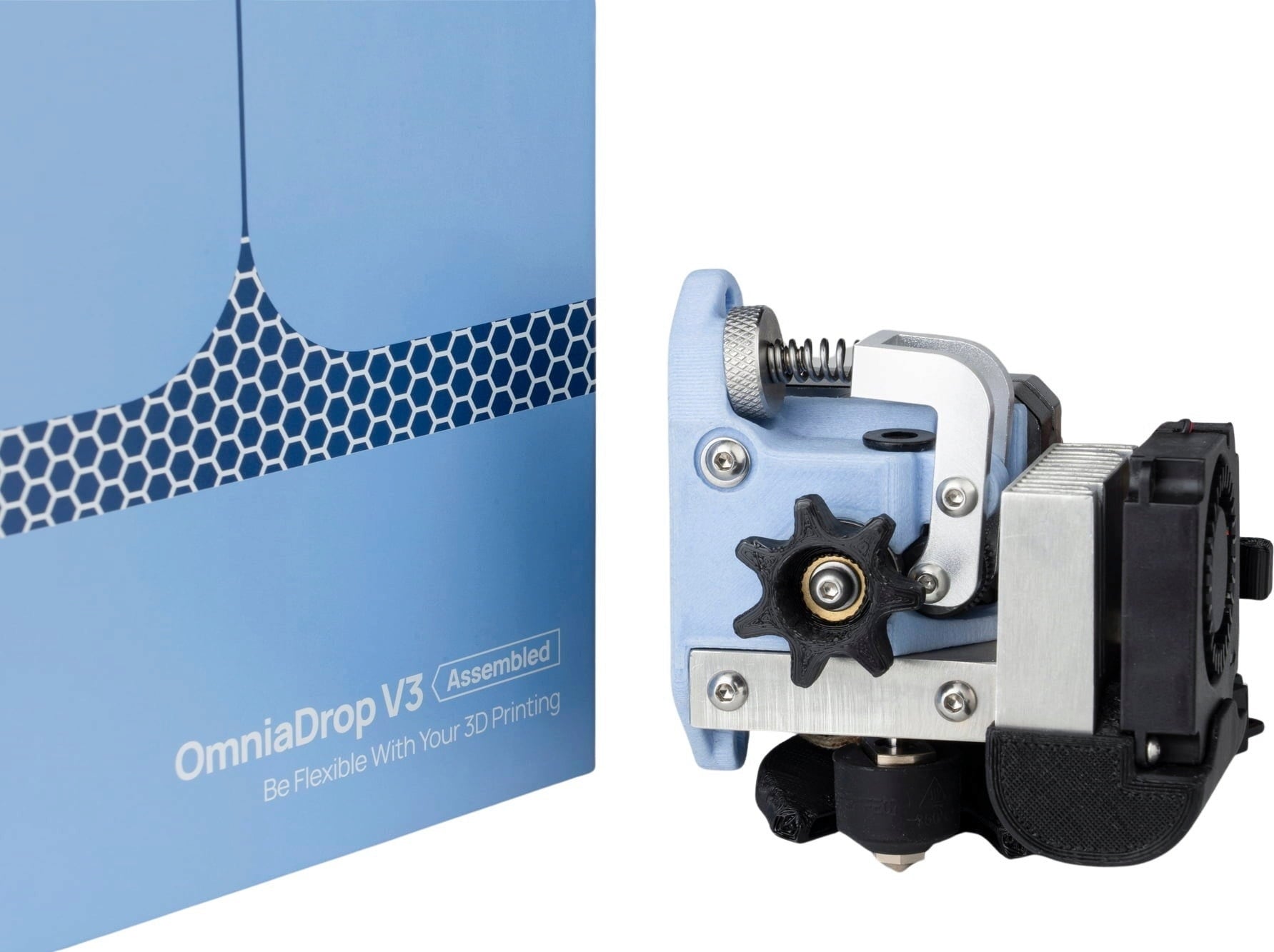

DropEffect OmniaDrop V3, Assembled

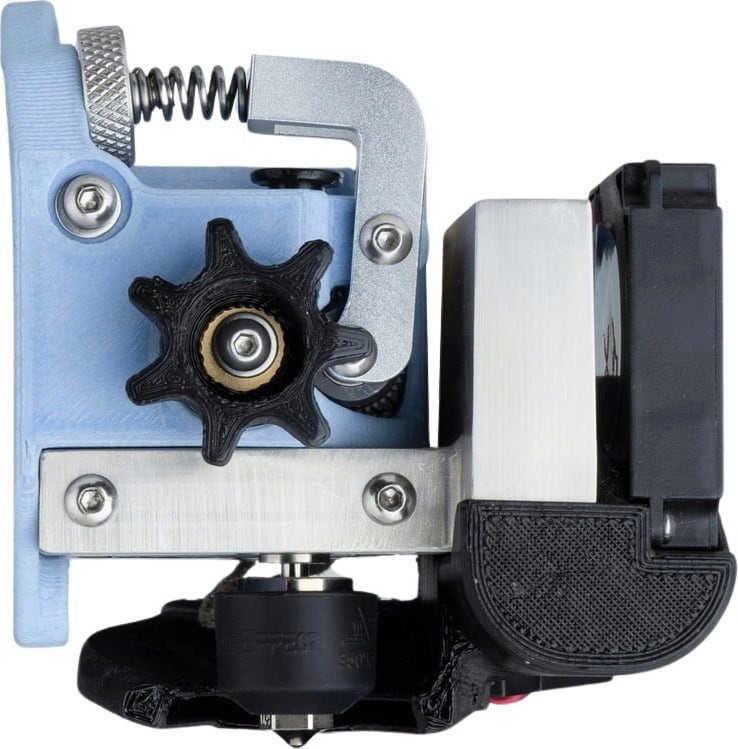

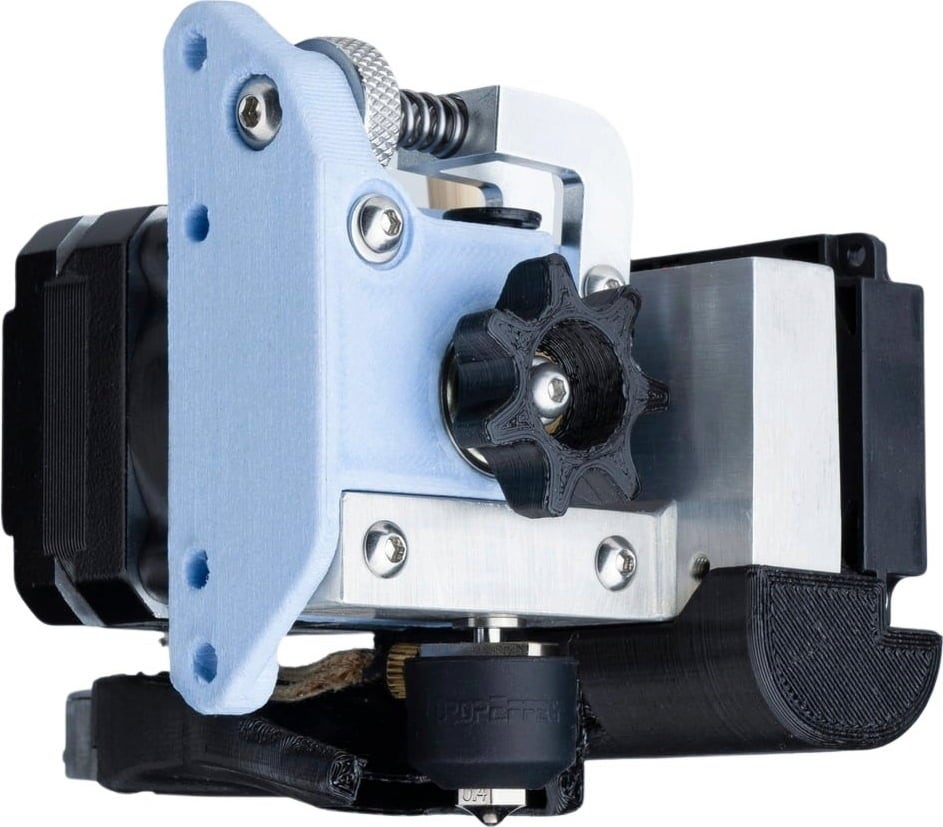

De OmniaDrop V3 van DropEffect is een uitzonderlijke alles-in-één extruder ontworpen voor het printen van zowel flexibele als vezelgebaseerde materialen. Het hoofdlichaam van de extruder is gemaakt van PA-GF composiet vezels, die een hoge sterkte en een laag gewicht bieden.

Klein planetair tandwiel, maar sterke extrusiekracht

De OmniaDrop V3 heeft een ruimtebesparende planetaire tandwielkast met een extrusiekracht van 100 N, waardoor de extruder zelfs met de meest veeleisende materialen kan printen. De 5:1 overbrengingsverhouding betekent dat een laag koppel nodig is om een filament van 1,75 mm of 3 mm diameter aan te drijven.

De OmniaDrop V3 is uitgerust met een lichtgewicht en compacte Nema17 pancake stappenmotor met een basisgewicht van 250 g, waardoor ook het gewicht van de gehele extruder veel lager blijft.

Dubbel aandrijfsysteem van gehard staal

Voor een antislip en veilige grip van het filament gebruikt OmniaDrop V3 twee gehard stalen aandrijvingen met een HRC-hardheid van 60+ en nauwe, scherpe tanden. Een RNC-coating, die een oppervlaktehardheid tot HV3300+ bereikt, zorgt voor een lange levensduur van de tandwielen.

Terwijl de hoofdaandrijving wordt aangedreven door het planetaire tandwiel, wordt het loopwiel aangedreven door de hoofdaandrijving met twee kogellagers.

Speciaal ontworpen koelsysteem tegen warping

De OmniaDrop V3 heeft een speciaal koelsysteem dat de kans op kromtrekken minimaliseert. Het koelblok is zo ontworpen dat de gekoelde lucht verticaal omhoog stroomt, zodat tocht uit het koelblok het geprinte model niet aantast

De geometrie van de onderdeelkoeler is ook aanzienlijk verbeterd om de warmte van het geëxtrudeerde filament snel af te voeren en zo een hoger koeleffect over een groter gebied te bereiken.

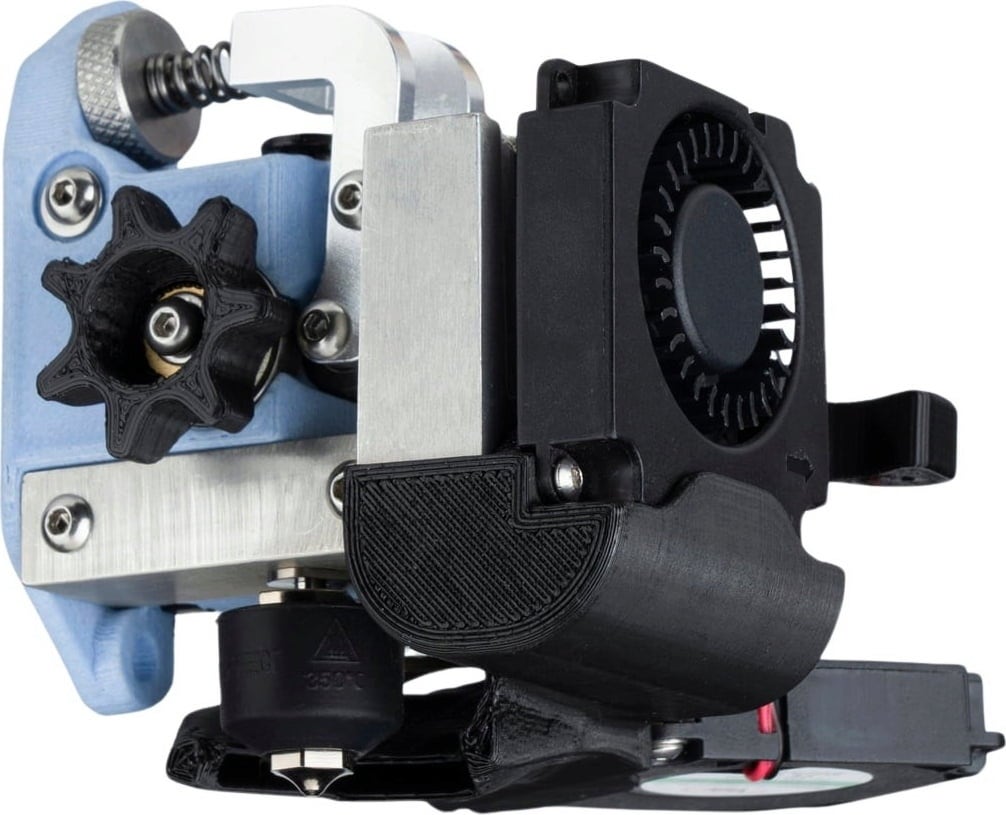

Onderdeelkoeler

Er is een component koelventilator toegevoegd aan de extruder. Deze heb je nodig bij het printen van sommige polymeren zoals PLA en TPU, maar de koelventilator is ook handig bij het printen van bruggen en andere precieze details, omdat het krullen op overhangen voorkomt

Ringheater als hotend

De extruder heeft een verwarmingsmodule voor snelle temperatuurmeting en -regeling door een kopernikkelen ringverwarming (280 °C, 50 sec), die ook als hotend wordt gebruikt. De voordelen zijn:

• een gelijkmatige vermogensdichtheid rond de nozzle
• een betere temperatuurverdeling
• een snellere temperatuurmeting
• een u- of o-vormige componentenkoelventilator kan dichter bij de nozzle worden geplaatst

Korte filamentweg voor preciezer werken met flexibele filamenten

Koelvinnen zijn aan de zijkant van het koelblok geplaatst om het filamentpad zo kort mogelijk te maken. Dit kortere filamentpad zorgt ervoor dat de extruder sneller en preciezer reageert en dat er geen knikken ontstaan. De scherpe tanden van de twee aandrijfwielen grijpen het filament aan beide zijden bijzonder stevig vast en duwen het niet alleen soepel maar ook gelijkmatig in de hotend.

De combinatie van een kort filamentpad en sterke aandrijfwielen maakt het mogelijk om flexibele filamenten van elke soort te printen.

Compatibiliteit met E3D-nozzles

OmniaDrop V3 is compatibel met E3D-nozzles. De extruder wordt geleverd met een originele 0,4 mm messing nozzle.

Symmetrisch hardwareontwerp

Alle hardwarecomponenten van de OmniaDrop V3 zijn symmetrisch ontworpen, waardoor de extruder in spiegelbeeld kan worden gemonteerd.

De hoofdbehuizing van de extruder is ook 3D-geprint en kan worden aangepast aan de individuele wensen van de gebruiker.

Accessoirelijst:

• 1 x H2.5 inbussleutel
• 1 x H2.0 inbussleutel
• 1 x H1,5 inbussleutel
• 1 x sluitring
• 1 x thermisch siliconenvet (0,5 g)
• 2 x schroefdraadbussen M3
• 4 x schroefdraadbussen M2
• 1 x steeksleutel H6.0
• 1 x ventilator verlengkabel 5 cm - JST-XHP
• 1 x thermistor verlengkabel 5 cm - JST-XHP
• 1 x motor verlengkabel 5 cm - JST-XHP
• 1 x verwarmingsverlengkabel 5 cm
• 1 x ventilator verlengkabel 5 cm - DuPont
• 1 x motor verlengkabel 5 cm - DuPont
• 1 x thermistor verlengkabel 5 cm - DuPont

Hier kun je nuttige Printing & Assembly Instructions lezen.
